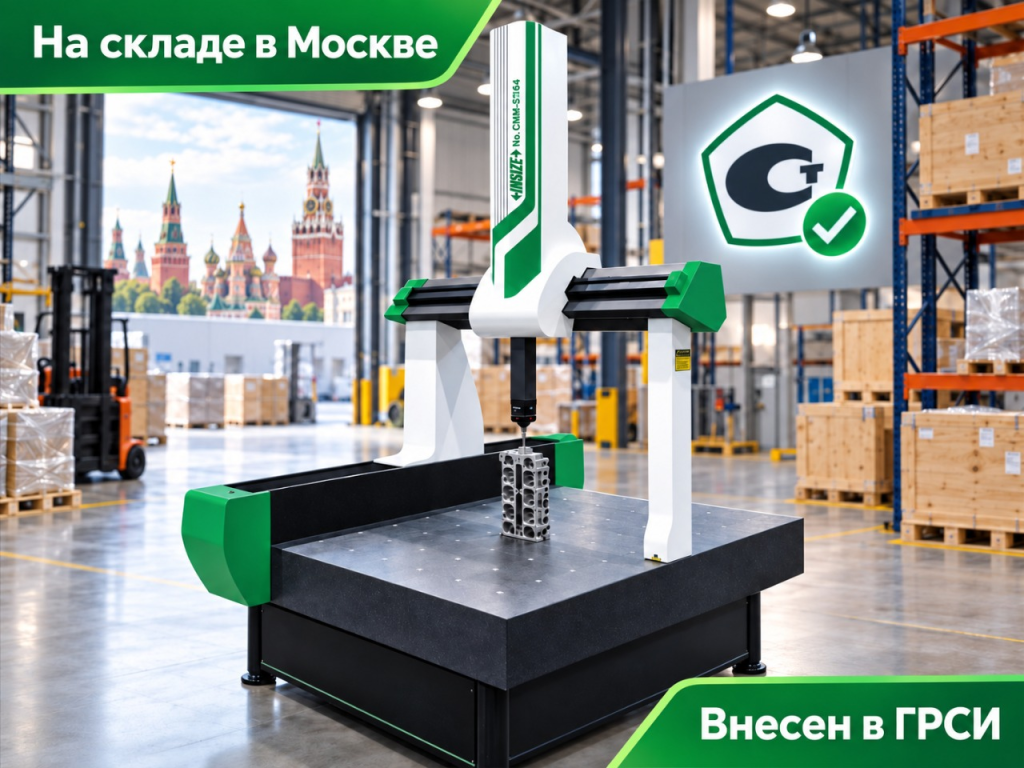

INSIZE CMM-ST 686

Координатно-измерительная машина портального типа с диапазоном измерений 600 мм × 800 мм × 600 мм.

Основной узел конструкции

– портал треугольной формы, обеспечивающий стабильность геометрических параметров и высокоточный контроль перемещений подвижных частей машин, изготовлен из алюминиевого сплава.

Пиноль оси Z и рабочий (измерительный) стол изготовлены из зелёного гранита Mountain Tai.

На осях X, Y и Z с левой стороны от воздушного подшипника расположены закрытые гидростатические направляющие, что существенно повышает жёсткость воздушной подушки. Для обеспечения высокой точности и стабильности конструкции направляющая оси Y выполнена в теле измерительного стола в виде «ласточкиного хвоста».

Направляющие всех осей координат оснащены пневматическими подшипниками.
